Trong bối cảnh chuyển đổi số đang diễn ra mạnh mẽ trong lĩnh vực xây dựng - năng lượng, công nghệ quét 3D Laser (3D Laser Scanning) đang trở thành một công cụ then chốt, cho phép số hóa chính xác hiện trạng công trình, tối ưu hóa thiết kế, kiểm soát thi công và nâng cao hiệu quả quản lý vận hành. Với việc đầu tư đồng bộ thiết bị hiện đại cùng kinh nghiệm triển khai thực tế tại nhiều dự án quy mô lớn, PECC2 đang từng bước khẳng định năng lực trong lĩnh vực này.

Làm chủ công nghệ - Nền tảng cho chuyển đổi số dự án

Công nghệ quét 3D Laser là quy trình sử dụng thiết bị quét laser mặt đất kết hợp với công nghệ LiDAR trên không (UAV) để thu thập dữ liệu hiện trạng với độ chính xác cao. Dữ liệu sau đó được xử lý thành mô hình đám mây điểm (point cloud) và phát triển thành mô hình BIM, phục vụ đa dạng mục tiêu trong suốt vòng đời dự án.

PECC2 hiện đang sở hữu hệ thống thiết bị tiên tiến, bao gồm:

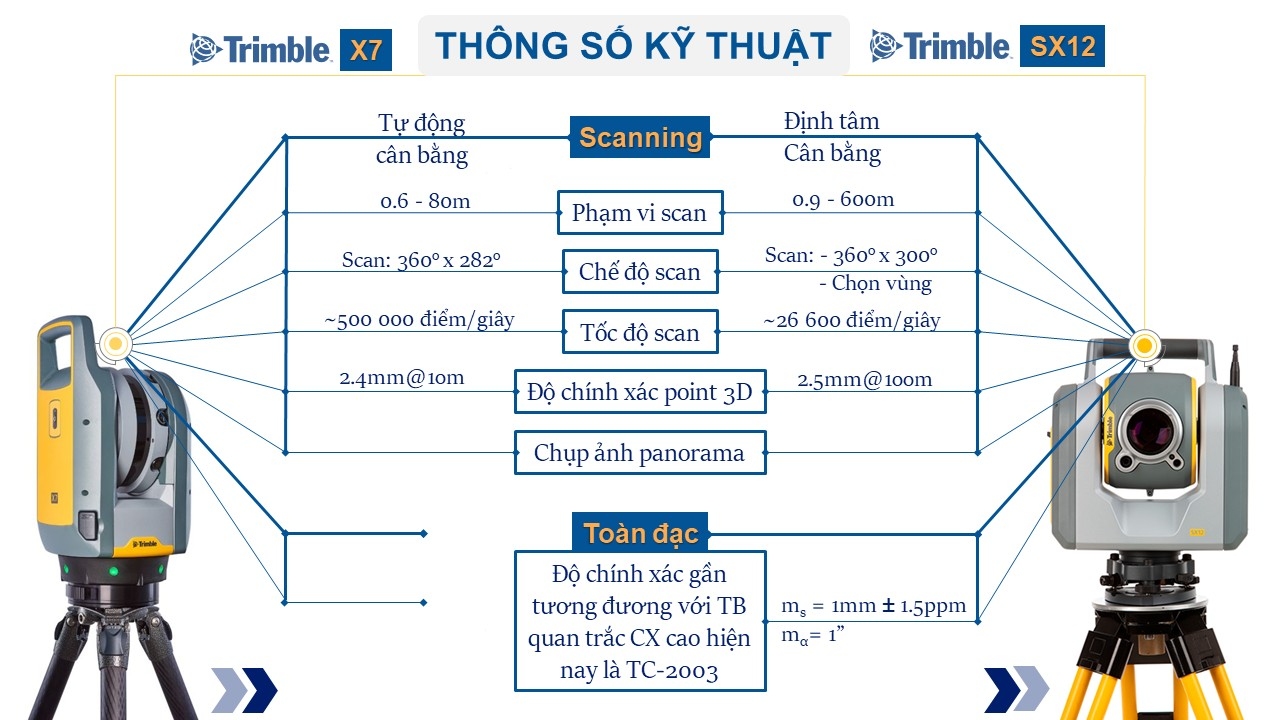

• Thiết bị quét laser mặt đất: Trimble X7 và Trimble SX12, tích hợp chức năng quét và đo đạc toàn đạc với độ chính xác cao (sai số đo dài ~1mm ± 1.5ppm; sai số góc 1”), tương đương các thiết bị quan trắc cao cấp hiện nay.

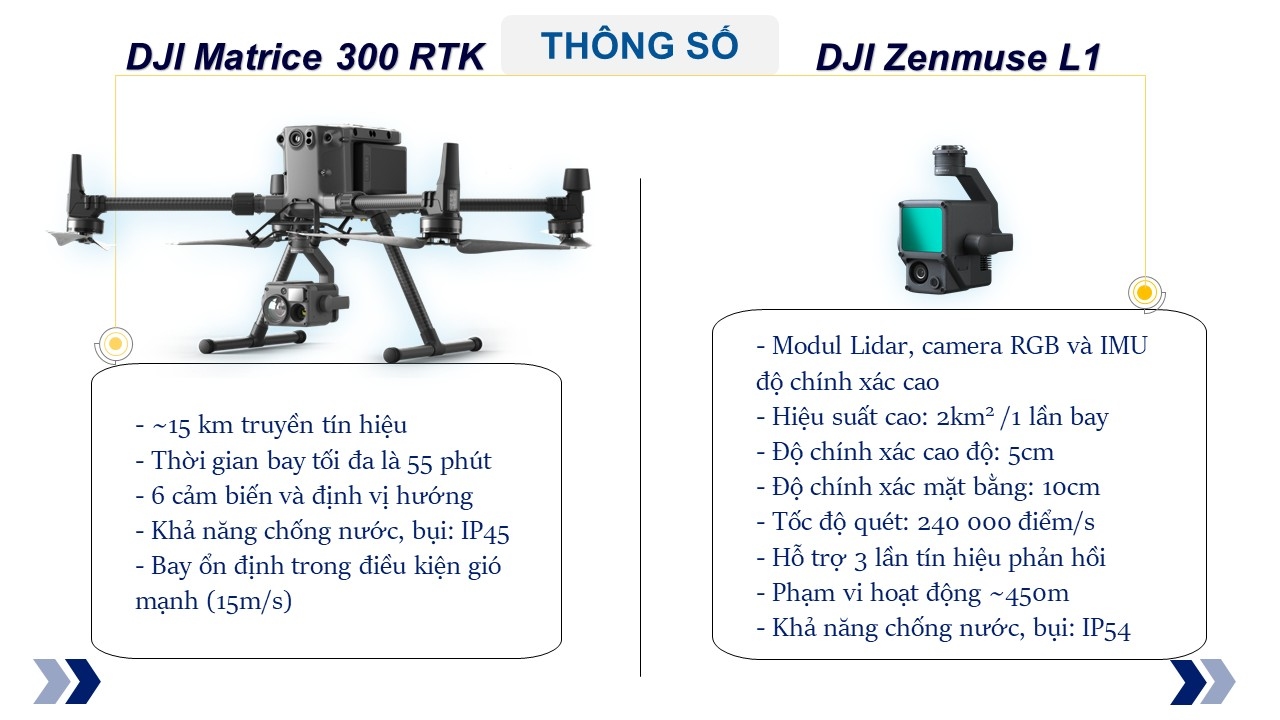

• Hệ thống LiDAR UAV: DJI Matrice 300 RTK kết hợp Zenmuse L1, cho phép thu thập dữ liệu diện rộng với hiệu suất cao (khoảng 2 km²/lần bay), độ chính xác cao độ đạt 5 cm và mặt bằng 10 cm, tốc độ quét lên đến 240.000 điểm/giây.

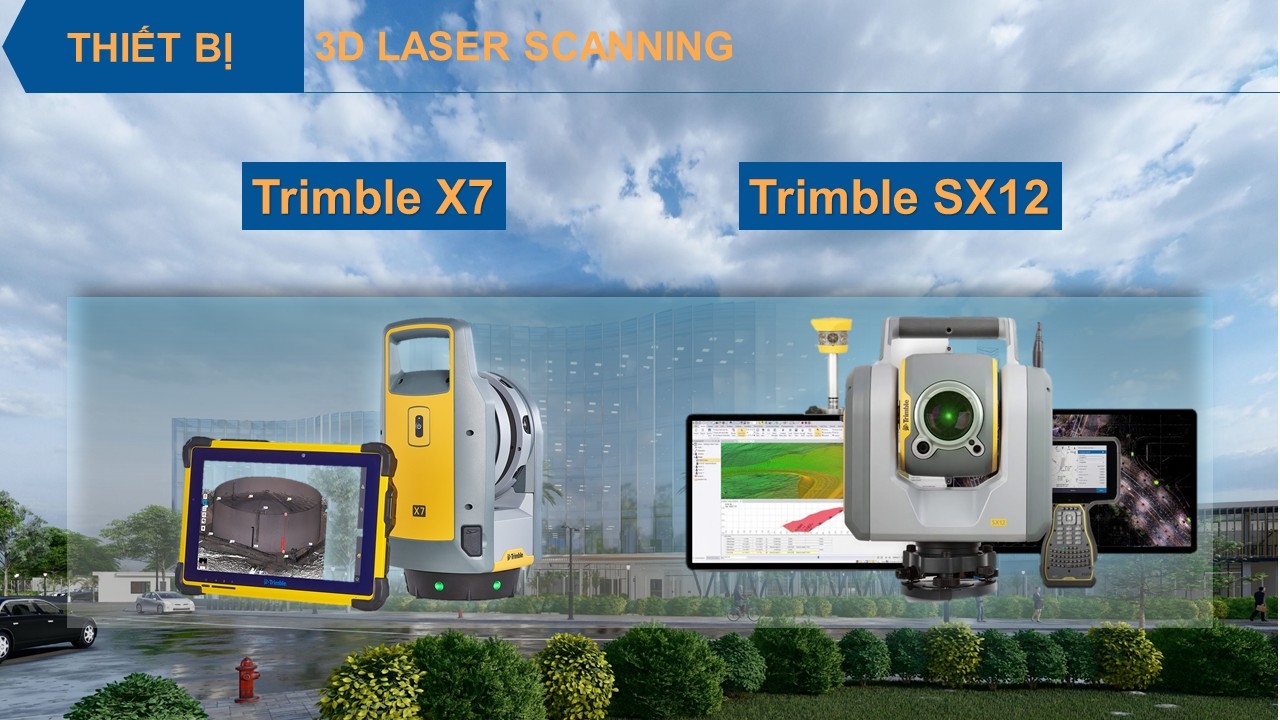

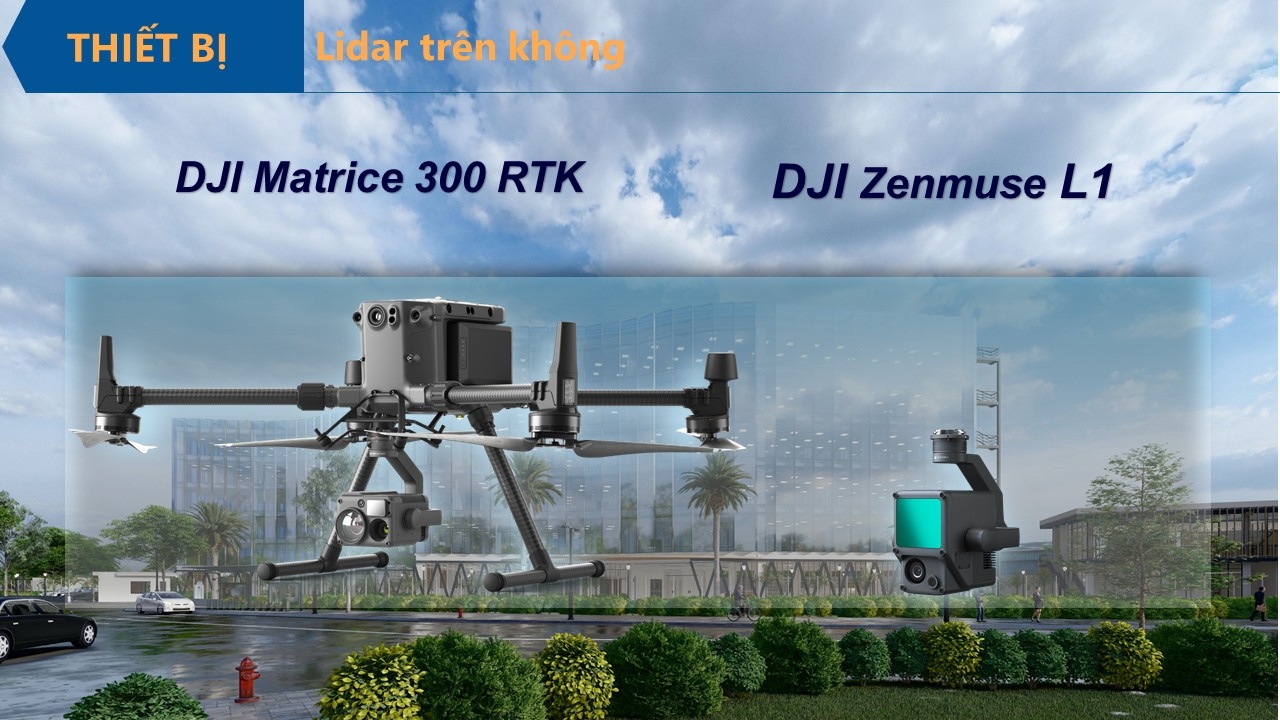

Hệ thống thiết bị quét 3D Laser PECC2 đang sở hữu.

Việc kết hợp linh hoạt giữa quét mặt đất và quét trên không giúp PECC2 tối ưu hóa thu thập dữ liệu trong nhiều điều kiện địa hình, từ khu vực công trình phức tạp đến các dự án quy mô lớn.

Ứng dụng xuyên suốt các giai đoạn dự án

Trong giai đoạn thiết kế, công nghệ quét 3D Laser được sử dụng để:

• Lập bản đồ địa hình phục vụ thiết kế;
• Thu thập dữ liệu hiện trạng chính xác;
• Tạo lập bản vẽ CAD và mô hình BIM hiện trạng, làm cơ sở cho các bước thiết kế tiếp theo.

Trong giai đoạn thi công, dữ liệu quét 3D đóng vai trò quan trọng trong:

• Tính toán khối lượng đào đắp;
• Kiểm tra độ phẳng bề mặt (tường, sàn);
• Quan trắc biến dạng, chuyển vị công trình;
• Kiểm tra hiện trạng cốt thép trước khi đổ bê tông;
• So sánh thực tế thi công với thiết kế và mô hình BIM;
• Theo dõi tiến độ và lập mô hình BIM hoàn công.

Trong giai đoạn quản lý vận hành, công nghệ này hỗ trợ:

• Quan trắc vết nứt, biến dạng công trình;
• Số hóa các công trình hiện hữu chưa có dữ liệu BIM;
• Xây dựng nền tảng dữ liệu phục vụ quản lý vận hành dài hạn.

Việc ứng dụng xuyên suốt các giai đoạn giúp đảm bảo tính liên tục của dữ liệu, giảm sai lệch thông tin và nâng cao hiệu quả quản lý tổng thể dự án.

Kinh nghiệm triển khai thực tế tại các dự án trọng điểm

Trong những năm qua, PECC2 đã triển khai thành công công nghệ quét 3D Laser tại hàng loạt dự án trọng điểm. Tiêu biểu có thể kể đến năm 2021, công nghệ này được ứng dụng hiệu quả tại Dự án S2B SPP 500kV Vĩnh Tân và Dự án As-built khu XLN VT4E.

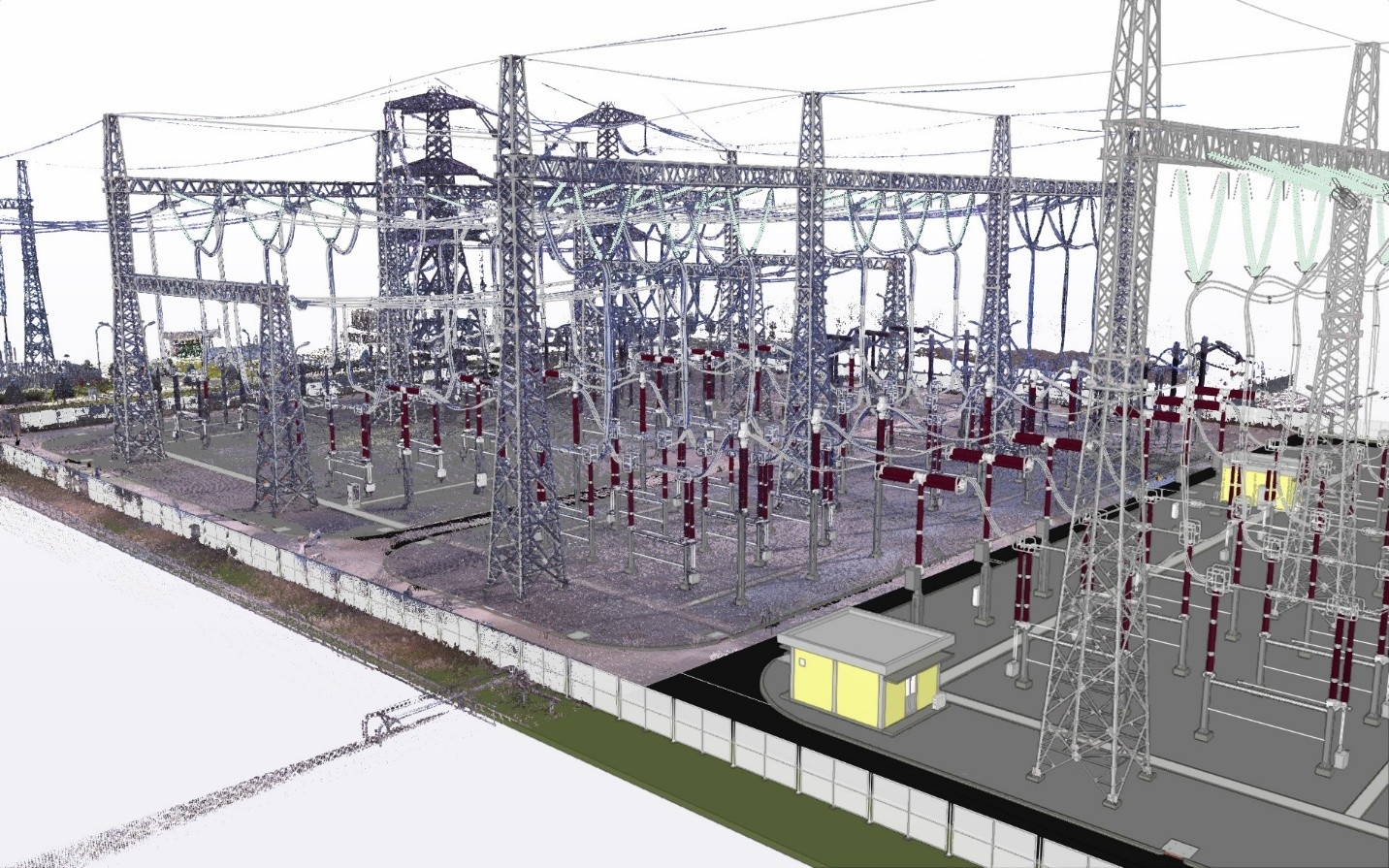

Mô hình đám mây điểm và mô hình BIM SPP 500kV Vĩnh Tân 4.

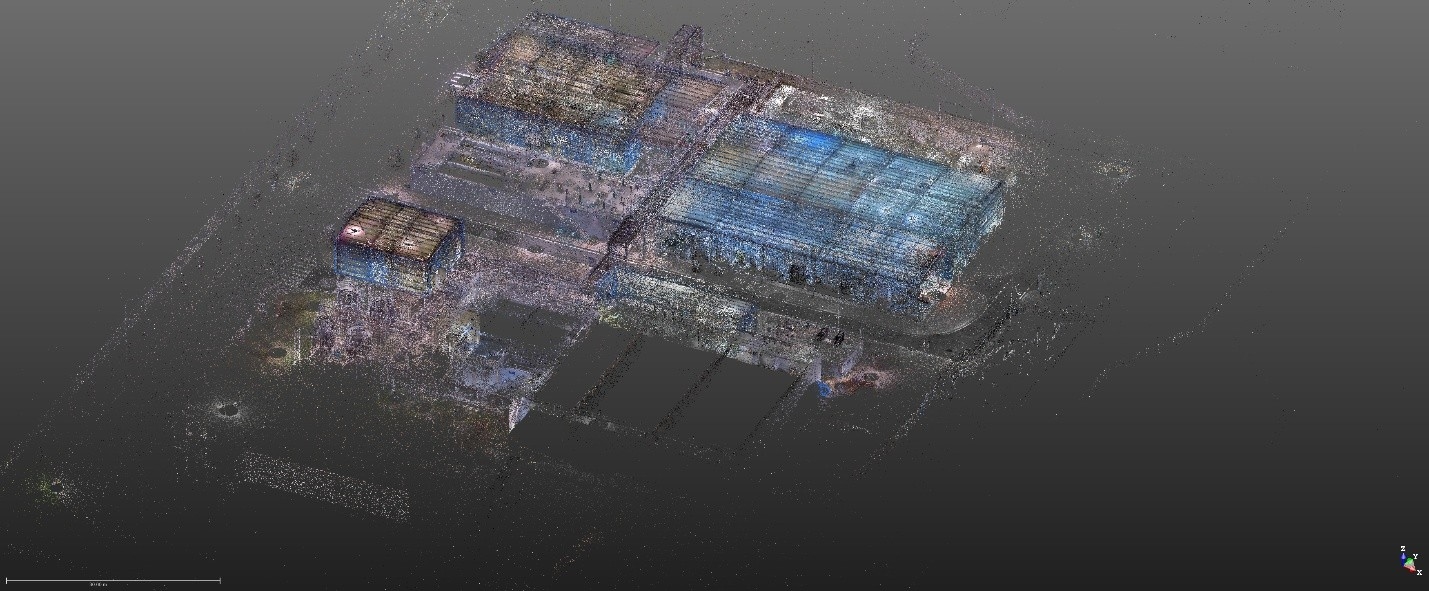

Mô hình đám mây điểm Khu XLN Vĩnh Tân 4 Mở rộng.

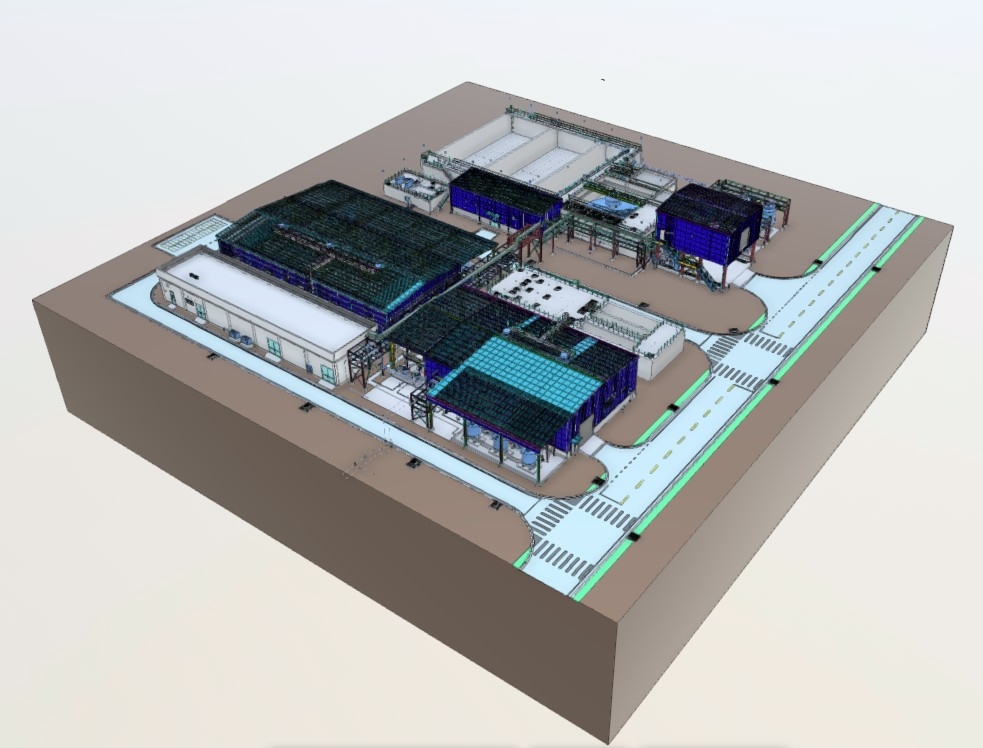

Mô hình BIM Khu XLN Vĩnh Tân 4 Mở rộng.

Tiếp nối thành công đó, giải pháp tiếp tục được đưa vào Nhà máy điện gió Tân Thuận trong năm 2022. Đối với Nhà máy điện gió Tân Thuận, nhóm dự án Scan-to-BIM của PECC2 đã thực hiện scan và lập mô hình BIM cho các hạng mục như: khu vực tuabin gió, đường dây trên không 22kV dài 1,4 km, trạm biến áp nâng áp 22/110kV và đường dây 110kV dài 6,2 km. Sản phẩm bàn giao cho Chủ đầu tư trên nền tảng Môi trường dữ liệu dùng chung (CDE) áp dụng điện toán đám mây (Cloud) đáp ứng đầy đủ các yêu cầu của tiêu chuẩn ISO 19650 và Quyết định 348/QĐ-BXD của Bộ Xây dựng về áp dụng BIM.

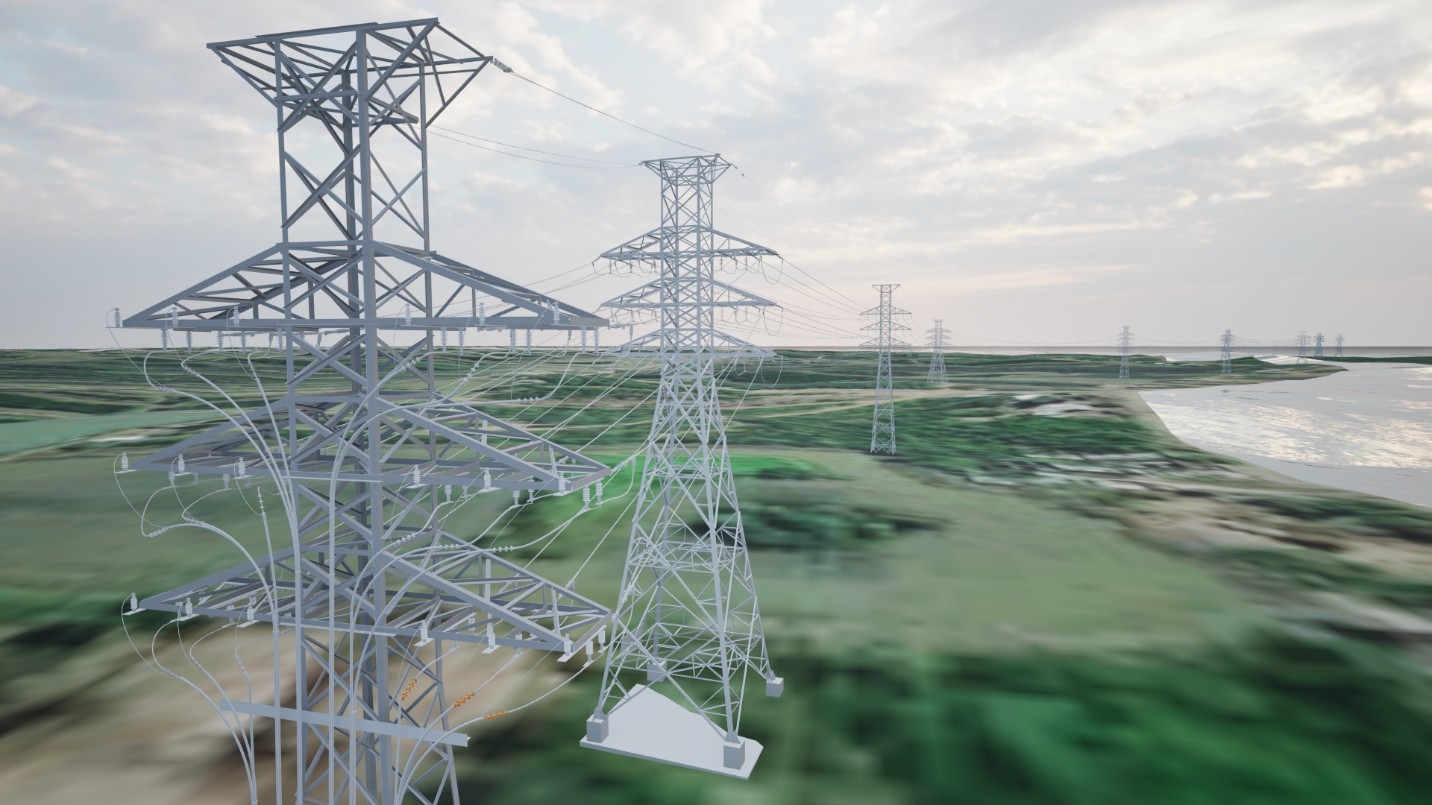

Mô hình BIM đường dây truyền tải Nhà máy Điện gió Tân Thuận.

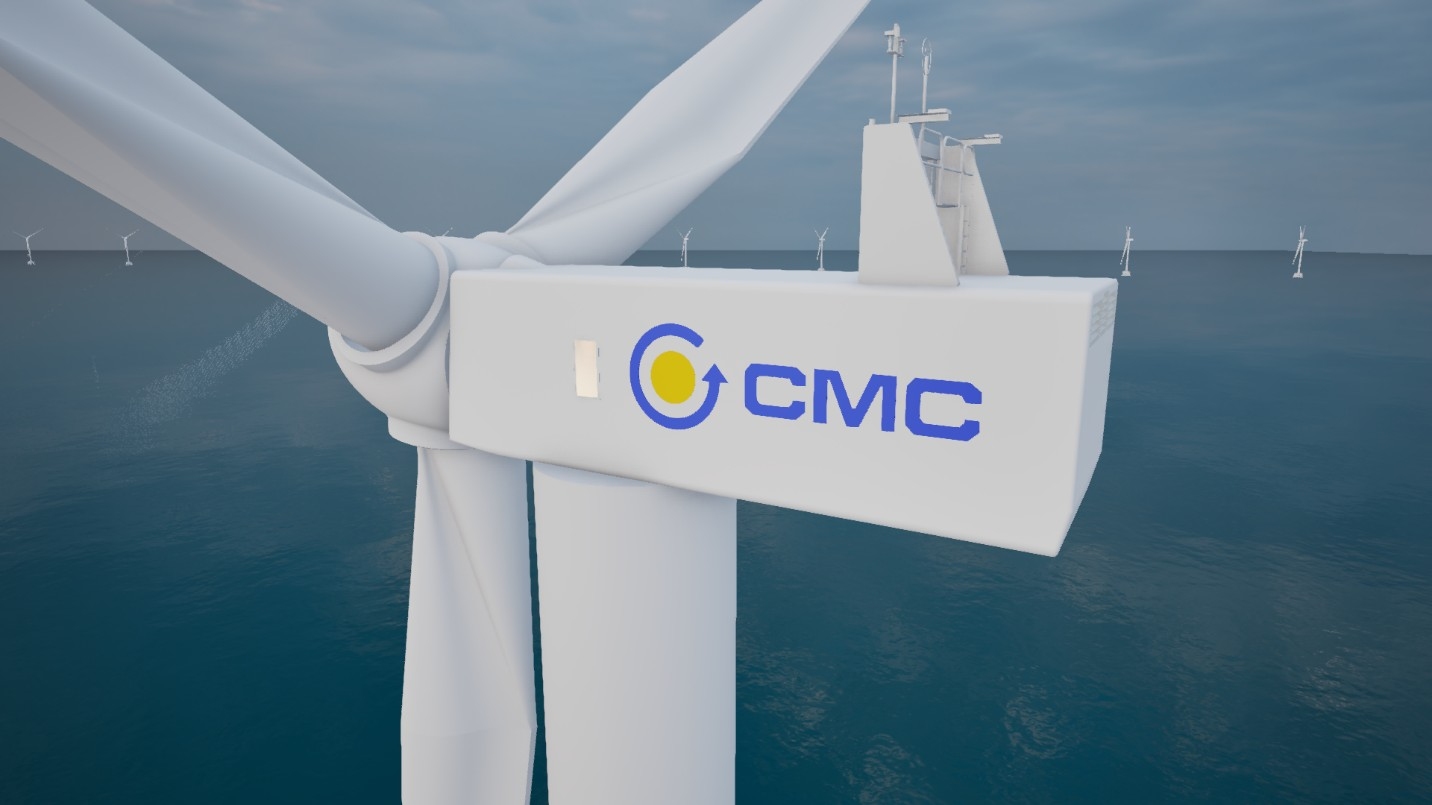

Mô hình Turbine gió Nhà máy Điện gió Tân Thuận.

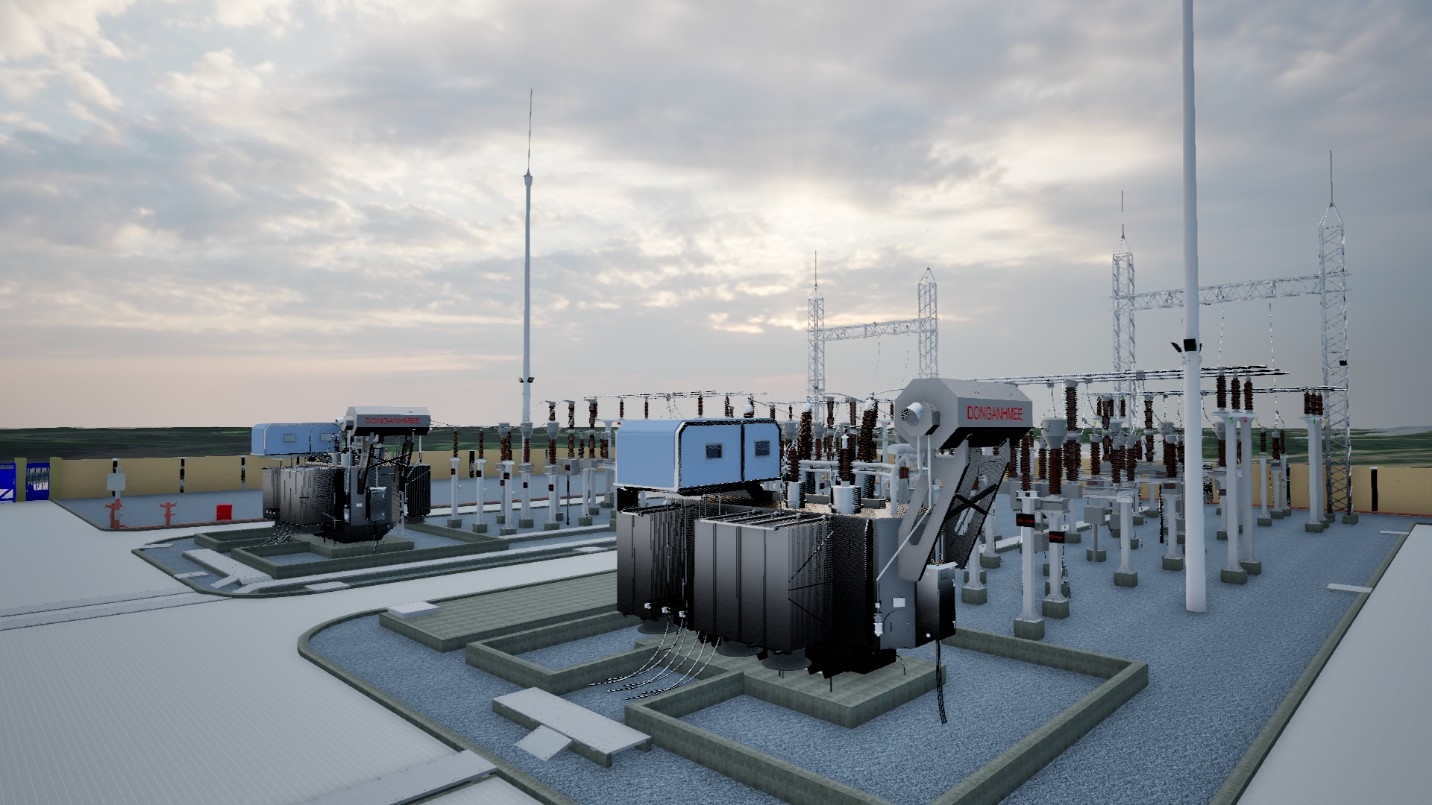

Mô hình BIM Trạm biến áp Nhà máy điện gió Tân Thuận.

Đến năm 2023, hệ thống quét 3D Laser đã phát huy tác dụng tại Trạm bơm tuần hoàn Nhà máy điện Vĩnh Tân 1 và Tòa nhà văn phòng PECC2 Innovation Hub. Mới đây nhất vào năm 2024  và 2025, PECC2 đã thành công đưa công nghệ tiên tiến này vào khảo sát hạng mục đập tràn của công trình Thủy điện Sơn La và Nhà máy Điện sinh khối Hậu Giang.

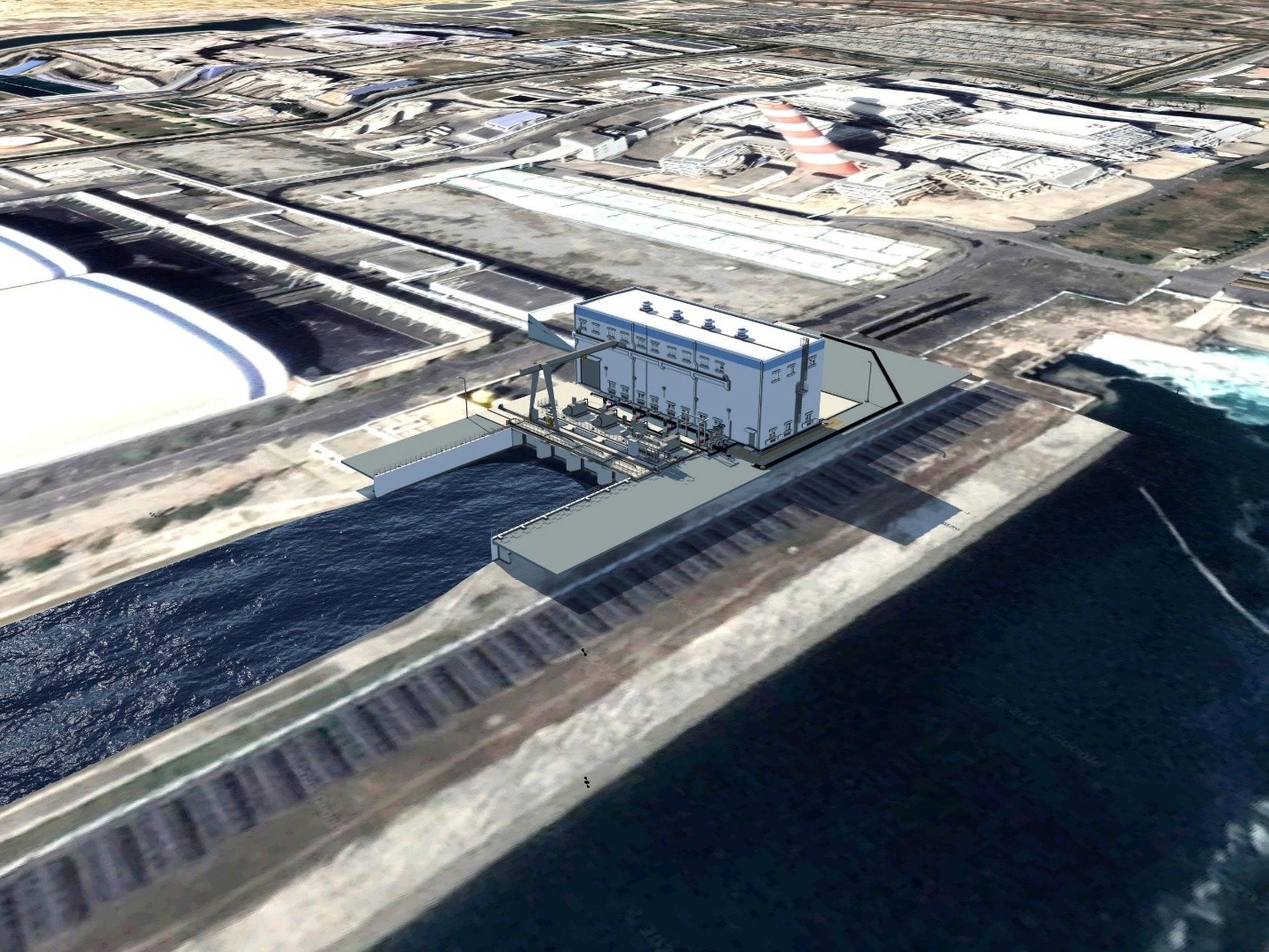

Mô hình BIM Trạm bơm tuần hoàn Nhà máy điện Vĩnh Tân 1.

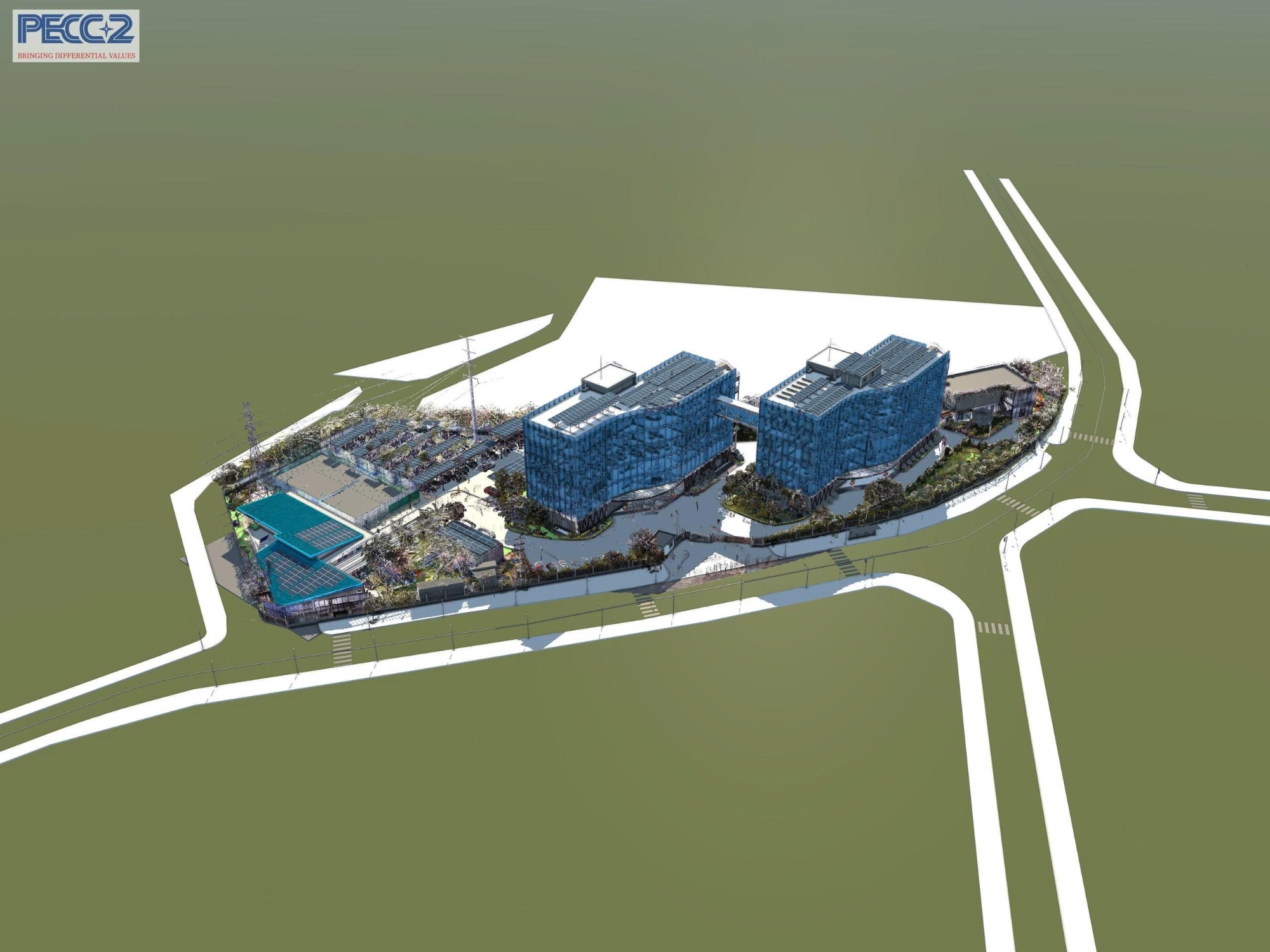

Mô hình BIM Tòa nhà PECC2 Innovation Hub.

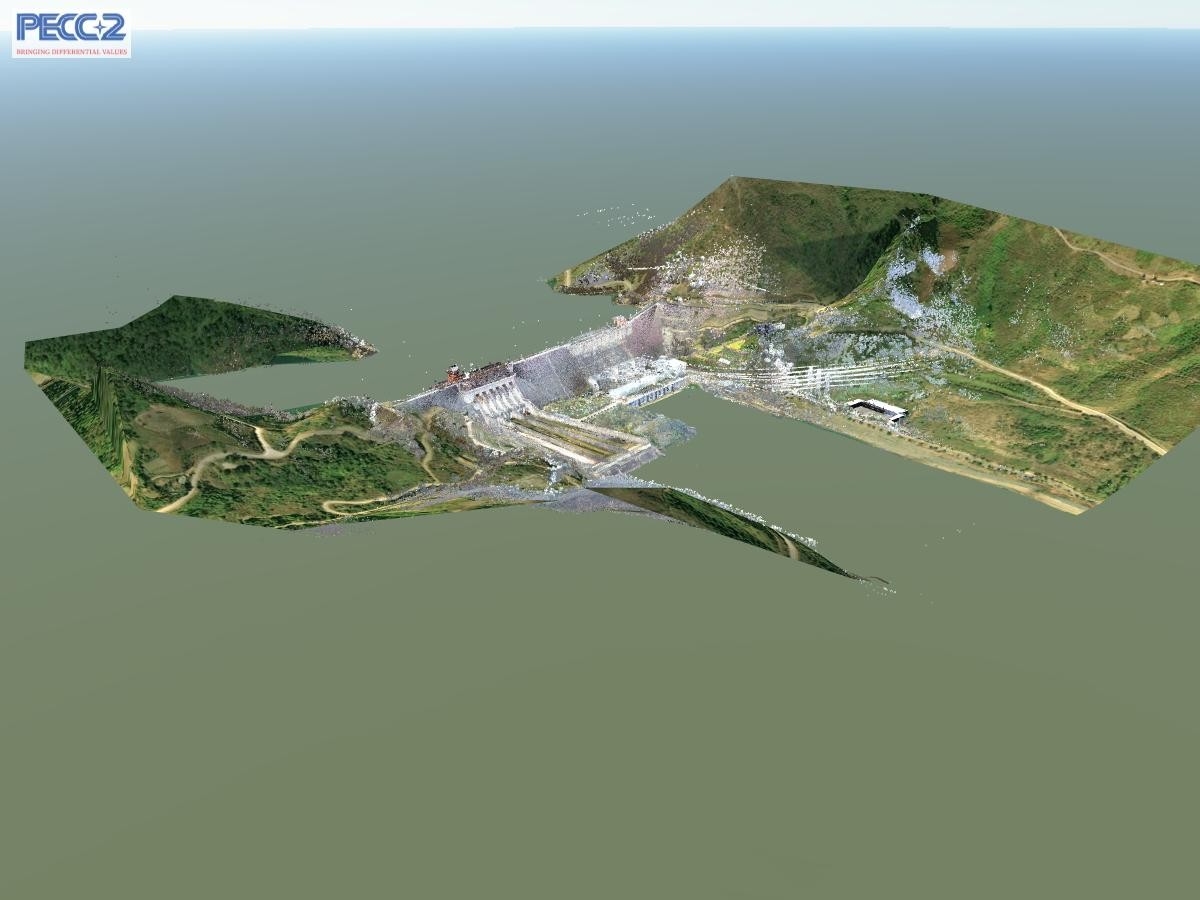

Mô hình đám mây điểm Công trình Thủy điện Sơn La.

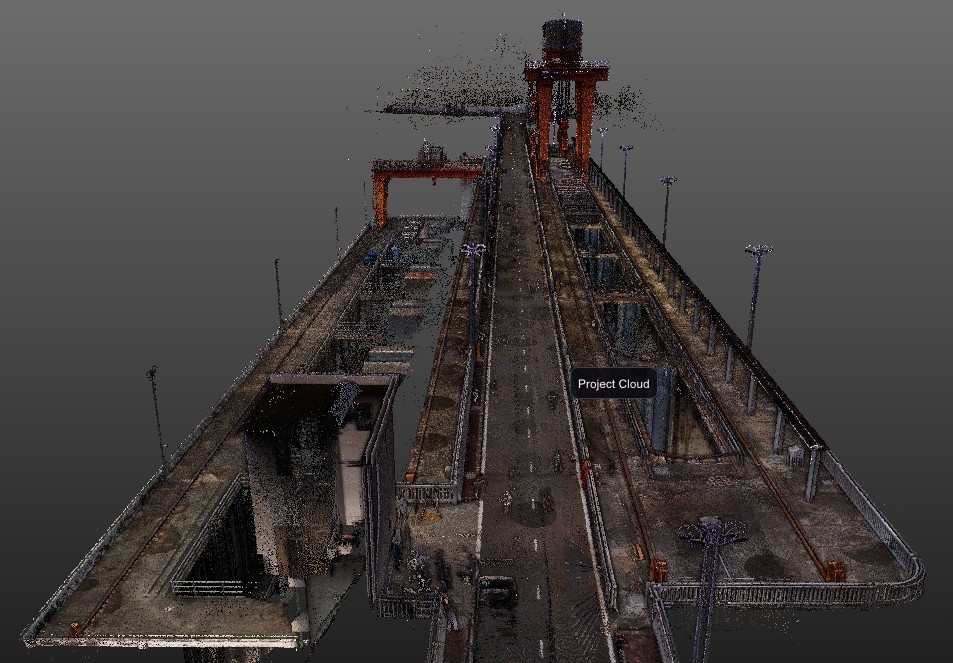

Mô hình đám mây điểm hạng mục đập tràn công trình Thủy điện Sơn La.

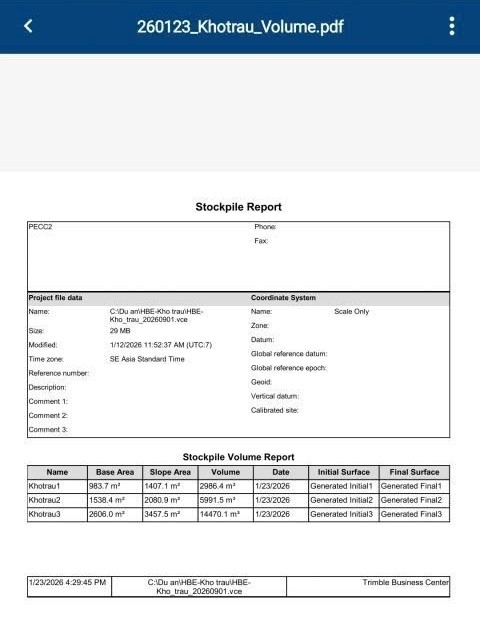

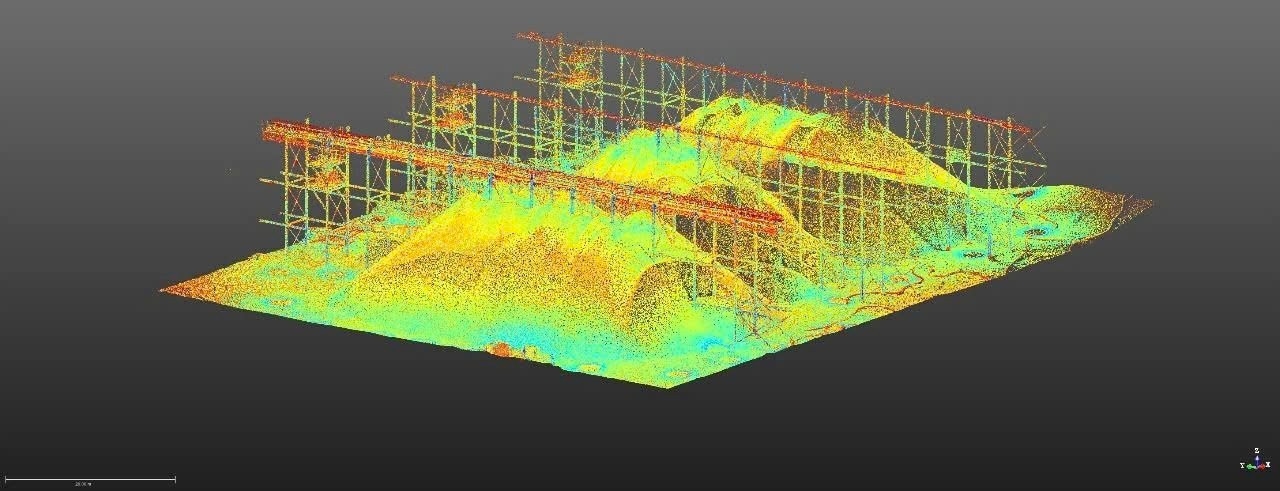

Ứng dụng laser scanning tính toán khối lượng kho trấu tại Nhà máy Điện sinh khối Hậu Giang.

Các dự án trải rộng trên nhiều loại hình công trình - từ nguồn điện, lưới điện đến hạ tầng công nghiệp - không chỉ phản ánh phạm vi hoạt động đa dạng mà còn là minh chứng rõ nét cho khả năng thích ứng linh hoạt và năng lực triển khai thực địa của PECC2 trong những điều kiện kỹ thuật phức tạp, yêu cầu cao về độ chính xác và tiến độ.

Việc đầu tư có chiều sâu vào hệ thống thiết bị, cùng với năng lực làm chủ công nghệ và kinh nghiệm tích lũy qua từng dự án, đã giúp PECC2 không chỉ dừng lại ở việc cung cấp dịch vụ đo đạc, mà còn tham gia sâu vào vào chuỗi giá trị số hóa dự án - từ khảo sát, thiết kế đến thi công và vận hành - qua đó tạo lập nền tảng dữ liệu xuyên suốt, gia tăng hiệu quả quản lý và nâng cao chất lượng công trình.

Trong bối cảnh ngành năng lượng và xây dựng đang chuyển dịch mạnh mẽ sang mô hình quản trị dựa trên dữ liệu, công nghệ quét 3D Laser không còn là công cụ hỗ trợ, mà đã trở thành “hạ tầng số” cốt lõi của dự án. Với nền tảng thiết bị hiện đại, năng lực làm chủ công nghệ và kinh nghiệm triển khai thực tiễn tại nhiều công trình quy mô lớn, PECC2 đang từng bước định hình vai trò không chỉ là đơn vị tư vấn, mà là đối tác đồng hành trong quá trình số hóa toàn diện vòng đời dự án. Đây chính là nền tảng để PECC2 nâng cao chất lượng dịch vụ, gia tăng giá trị cho chủ đầu tư và chủ động nắm bắt những cơ hội mới trong kỷ nguyên xây dựng số.
